· 小模板、大注射量，适合绝大多数PET瓶胚模具设计要求。
· 低速高扭矩马达，预塑平稳，保证塑化效率。
· 大长径比PET专用螺杆，保证塑化质量。
· 加大顶出力设计，瓶胚模具顶出速度更快，更平稳。
· PET模具专用冷却水分配器和压缩空气开关控制，方便操作。
· 大容模量设计，适合多种规格模具。
· 模板孔可定制，用螺丝直锁模具，取消模具压板。
· 活动式落料斗，预留接口，可加装瓶胚输送机。
| 规格 SPECIFICATION | 单位 UNIT | JTL270PETS |
| 注射装置 INJECTION UNIT | ||
| 螺杆直径 Screw diameter | mm | 75 |
| 螺杆长径比 Screw diameter | 25 | |
| 理论注射容量 Shot volume(theoretical) | cm³ | 1479 |
| 注射重量 Injection weight(ps) | g | 1597 |
| 注射速率 Injection rate | g/s | 400 |
| 注射压力 Injection pressure | MPa | 150 |
| 螺杆转速 Screw speed | rpm | 126 |
| 锁模装置 CLAMPING UNIT | ||
| 合模力 Clamping force | KN | 2700 |
| 移动模板行程 Moving Mould-plate stroke | mm | 540 |
| 最大模厚 Max.Mould height | mm | 600 |
| 最小模厚 Min.Mould height | mm | 200 |
| 拉杆间距(宽x高) Space between tie bars(WxH) | mm | 580 x 580 |
| 液压顶出力 Hydraulic Ejector force | kN | 90 |
| 液压顶出行程 Hydraulic Ejector stroke | mm | 150 |
| 顶出点数 Hydraulic Ejector stroke | n | 9 |
| 其 它 OTHERS | ||
| 最大油泵压力 Max.Pump pressure | MPa | 16 |
| 油泵电机功率 Pump motor power | kW | 45.2 |
| 加热功率 Heating power | kW | 30.7 |
| 外形尺寸 Machine dimension(LxWxH) | m | 6.73 x 1.6 x 2.02 |
| 油箱容积 Oiltank cubage | L | 640 |
| 机器重量 Machine weight | t | 9 |

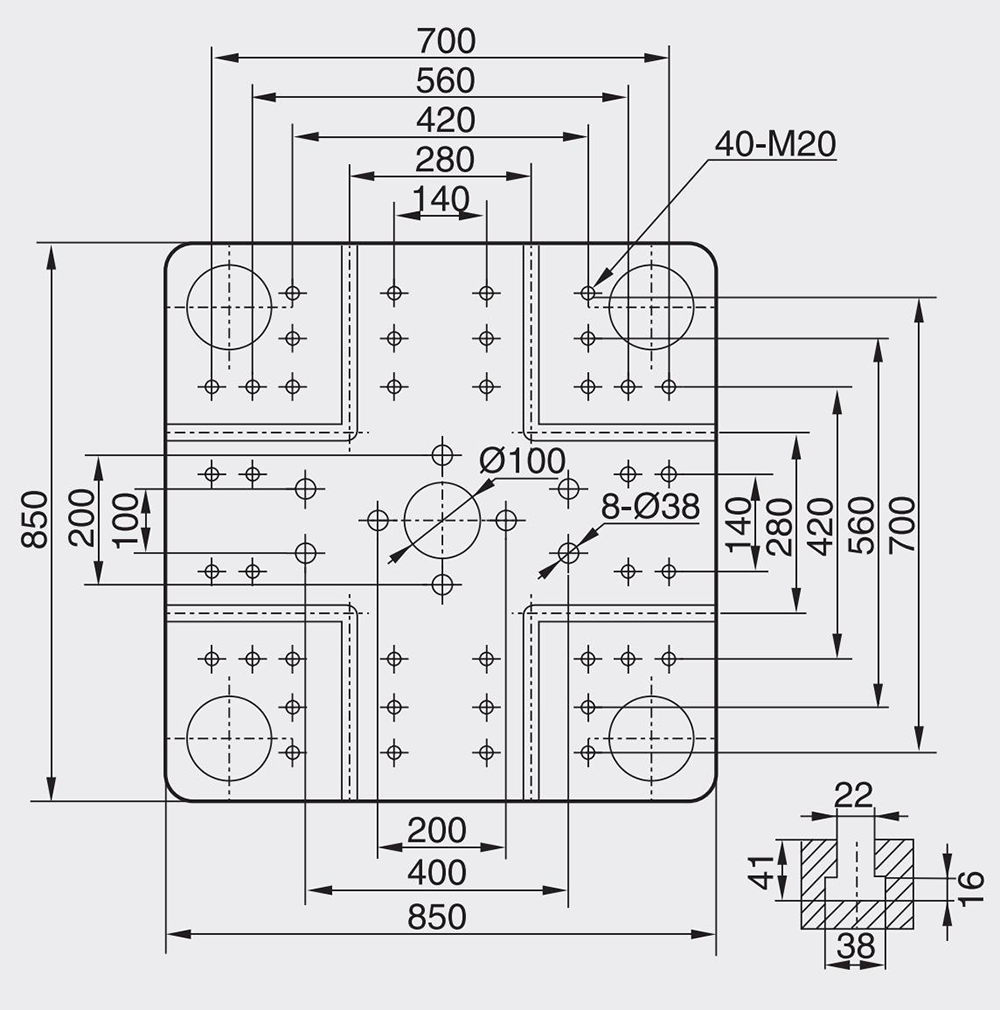

模板正面尺寸

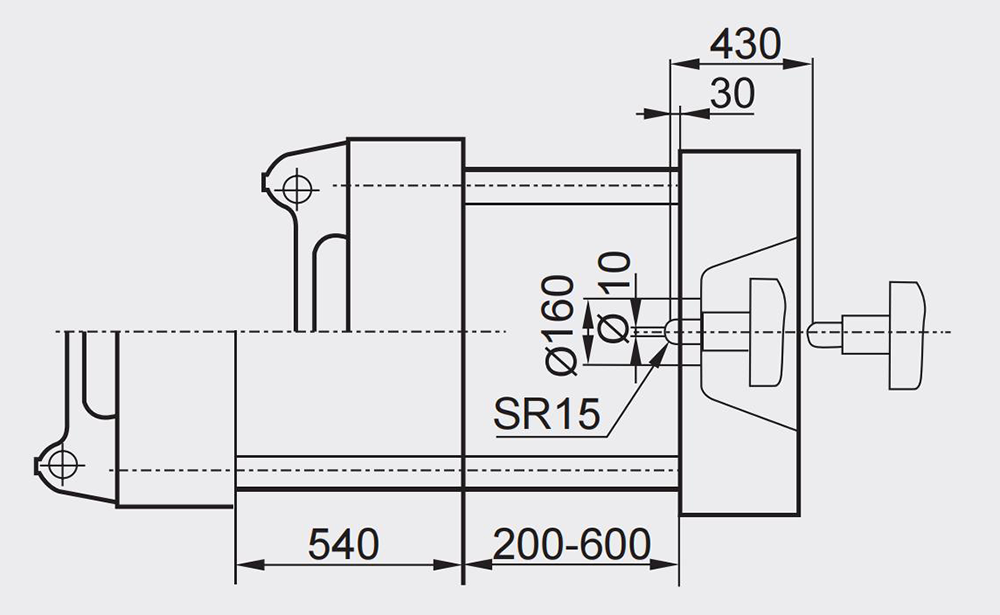

模板侧面尺寸

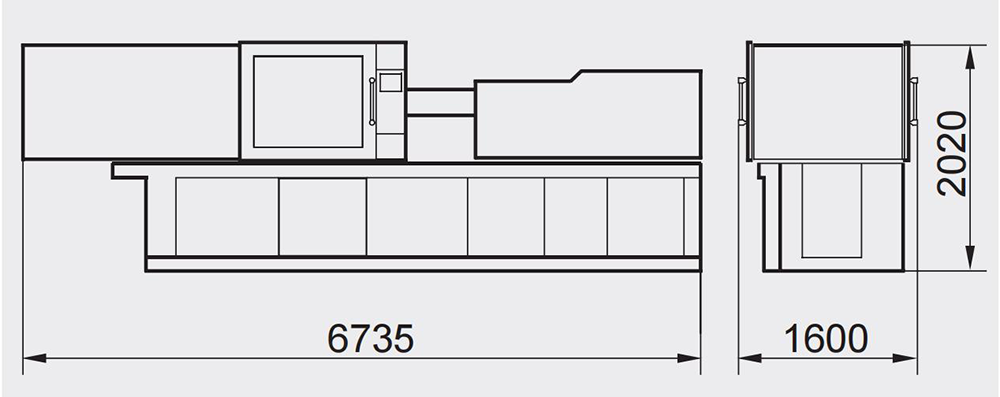

安装图
