JTL170PETS

JTL170PETS大注射量中速PET专用注塑机

产品概述技术参数

· 小模板、大注射量，适合绝大多数PET瓶胚模具设计要求。

· 低速高扭矩马达，预塑平稳，保证塑化效率。

· 大长径比PET专用螺杆，保证塑化质量。

· 加大顶出力设计，瓶胚模具顶出速度更快，更平稳。

· PET模具专用冷却水分配器和压缩空气开关控制，方便操作。

· 大容模量设计，适合多种规格模具。

· 模板孔可定制，用螺丝直锁模具，取消模具压板。

· 活动式落料斗，预留接口，可加装瓶胚输送机。

规格 SPECIFICATION	单位 UNIT	JTL170PETS

注射装置 INJECTION UNIT
螺杆直径 Screw diameter	mm	65
螺杆长径比 Screw diameter		25
理论注射容量 Shot volume(theoretical)	cm³	895
注射重量 Injection weight(ps)	g	961
注射速率 Injection rate	g/s	384
注射压力 Injection pressure	MPa	130
螺杆转速 Screw speed	rpm	134
锁模装置 CLAMPING UNIT
合模力 Clamping force	KN	1700
移动模板行程 Moving Mould-plate stroke	mm	435
最大模厚 Max.Mould height	mm	560
最小模厚 Min.Mould height	mm	180
拉杆间距(宽x高) Space between tie bars(WxH)	mm	470 x 470
液压顶出力 Hydraulic Ejector force	kN	70
液压顶出行程 Hydraulic Ejector stroke	mm	140
顶出点数 Hydraulic Ejector stroke	n	5
其它 OTHERS
最大油泵压力 Max.Pump pressure	MPa	16
油泵电机功率 Pump motor power	kW	36.7
加热功率 Heating power	kW	22.3
外形尺寸 Machine dimension(LxWxH)	m	6 x 1.43 x 1.82
油箱容积 Oiltank cubage	L	570
机器重量 Machine weight	t	6

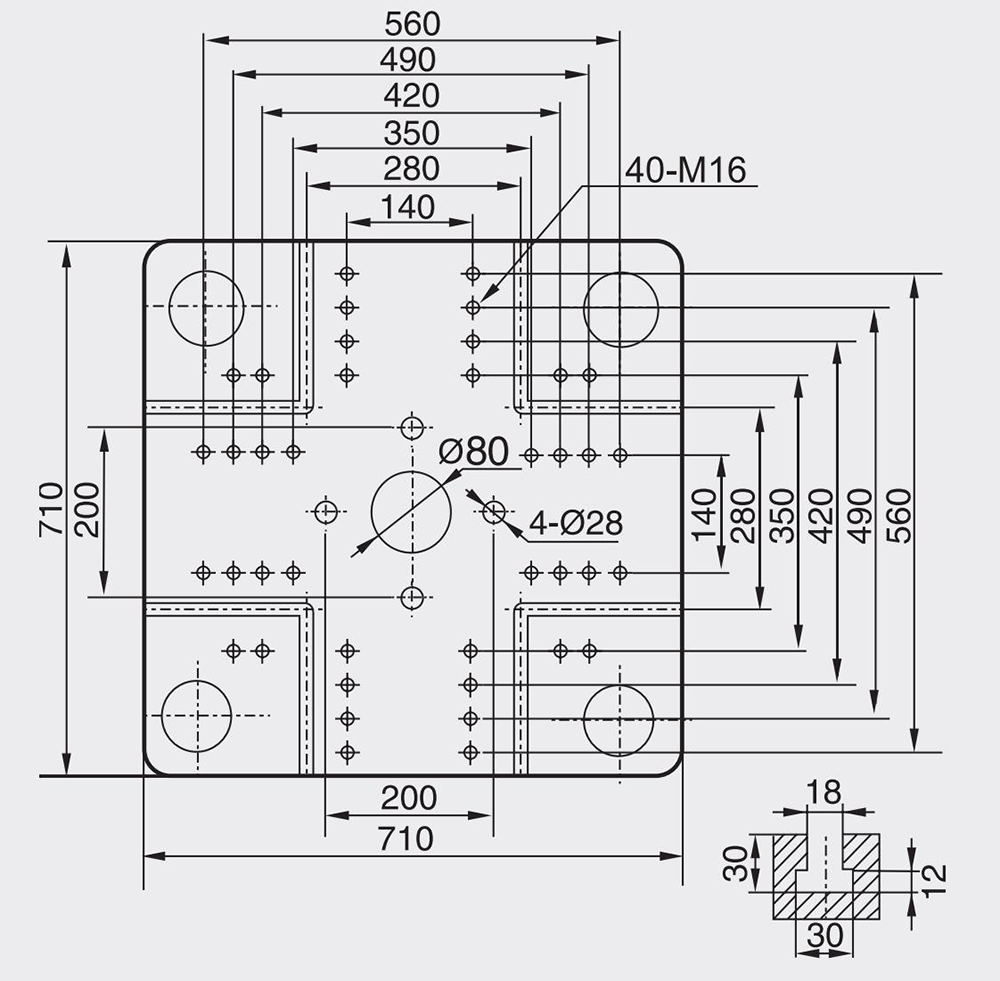

模板正面尺寸

JTL170PETS

模板侧面尺寸

JTL170PETS

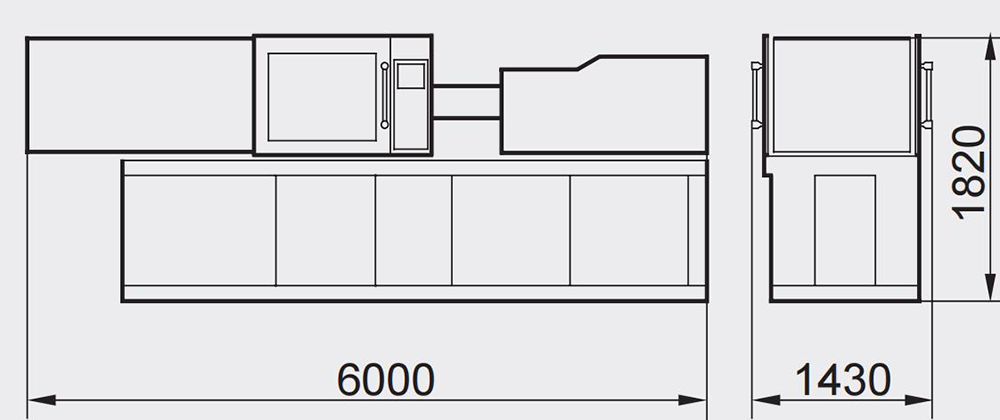

安装图

JTL170PETS
